Cómo hacer un suelo con baldosas hidráulicas recuperadas

Usera, Madrid. Noviembre 2013

Algunos del grupo seguimos en la obra de Usera. Y esta semana unas amigas autoconstructoras nos están ayudando y me han incitado a publicar esta entrada con la dinámica de trabajo que vamos a hacer. Trataremos el cómo abordar el diseño del solado de la zona de relax del local. Será un espacio para descansar.

En la primera foto vemos el acceso a la zona de relax:

• Elementos recuperados: puerta, hoja de ventana y listón-balda (colocados con escayola, esparto y clavos).
• El zócalo (espesor 1,5cm) es de mortero de cal aérea apagada (1) + arena de río normal (3)
• Resto de pared es de guarnecido y acabado a yeso negro sin aditivos (espesor 1,5cm)
• Altillo es de vigas recuperadas de acero miniadas y rasillones de barro cocido.
• Solera es de trabadillo (mortero de yeso-cal) = cal aérea apagada (1)  + escayola e-35 (1)  + arena de río normal (6)

Por dentro queremos colocar unas bellas baldosas hidráulicas que nos encontramos esta primavera en un contenedor en Lavapies.. a punto de ir a la escombrera!

 botín recién recuperado del contenedor

Estas baldosas hidráulicas pueden tener en torno a los 100 años. Fueron elaboradas de manera artesanal y la pintura forma parte de la masa, es decir penetra unos milímetros en la baldosa  por lo que aguanta muy bien el paso del tiempo y las restauraciones

albañila limpiando las piezas colocadas al final de la jornada (c/ oso)

Los diseños son cañeros y coloridos. Conseguimos recuperar en buen estado como 250 baldosas, en torno a los 10m2. Para este espacio nos hacen falta menos de 6m2, así que tenemos para elegir.

Hemos hablado con amigas autoconstructoras (Marta y Sofía) y se han animado a participar en la propuesta del diseño participativo. Así que junto con Pablo y yo (Jesús) nos vamos a liar a lanzar nuestros diseños preferidos. todos bienvenidos a mandar diseños si se quiere. tenemos una semana para jugar. el lunes pondremos en común las propuestas, valoraremos y nos convenceremos de la que más nos guste.

[POSPUESTO AL MIÉRCOLES 4 DE DIC]

 primer croquis y toma de datos del botín rescatado

• PLANOS:



planta del local con la situación del espacio de relax abajo

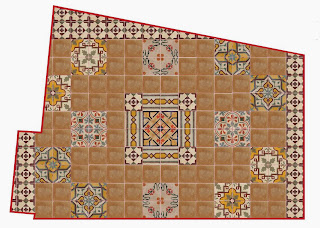

espacio de relax en detalle con la 1ª propuesta de alineación de las baldosas. se propone esta de partida por sencillez al haber una escuadra en el espacio. se podría cambiar a otra/o varias (habría que valorar esfuerzos-diseños)

• CATÁLOGO DE BALDOSAS RECUPERADAS HIDRÁULICAS

tamaño de todas las piezas 20 x 20 cm

 60 unidades

 4 unidades

 44 unidades

 25 unidades

 47 u. + 17 unidades (ligero cambio de naranja a más rojizo)

 22 unidades

 11 unidades

 13 unidades

 16 unidades

 48 unidades

 7 unidades

 5 unidades

así que se trata de colocar las piezas en una malla y componer un diseño que guste,
tenemos hasta el lunes 2 de diciembre para presentar propuestas, (postpuesto a mierc. 4)
a jugar todxs!

pd sugerente: juego de baldosas recuperadas en otra obra

en este caso el diseño es más loco de lo que en este espacio de relajación buscamos...o no?

Ya van llegando propuestas!

• [tirada 1]:        sofía

Nos ha enviado las posibles variantes de las agrupaciones de cada diseño

y una propuesta locuela.

• [tirada 2a y 2b]:        berta-pirri

ahi van los compas moviendo fichas. nos mandan 2 propuestas!

            2a

2b

• [tirada 3]:        marta

hoy lunes nos llegan 2 tiradas más!
Marta nos envía esta bonita propuesta, y propone cambiar la trama girándola 45º, a cartabón

• [tirada 4a y ab]:        pablo y compañía

Y desde arganzuela también están trabajando en el juego de "todxs somos arquitectxs" y nos envían estas propuestas

(Dibujadas con el editor de gráficos inkscape , otra buena herramienta de código abierto)

4a previa

4a final (busca las diferencias)

 y la tirada 4b (nótese la doble espiral psicodélica)

¡que interesante se pone la partida!
¡Tenemos todos los estilos oiga! desde el más sereno al más loco pasando por situaciones intermedias originales, ¿alguna más? ¿alguien cambiaría algo de alguna propuesta para mejorarla?
El miércoles valoraremos juntos, en la obra, las propuestas y comentarios

gracias por participar

• [tirada 4c]:        pablo y compañía

Más sorpresas. Ésta última propuesta que mandan tiene otro carácter. Representa algo concreto, tiene un significado

alguien sabe de lo que se trata en esta imagen? hay alguien tan friki como los de arganzuela? algún matamático en la sala?

Se puede consultar el significado de la representación aqui: Problema de las ocho reinas

Qué bien quedan representados el tablero y demás elementos con estos hidráulicos recuperados (estilo  reciclásico neojedrecista)

• [tirada 5]:        susana

Susana nos manda (en el último momento!) estas 4 tiradas desde Galicia.

 5.a        5.b

5.c       5.d

• 09/12/13   Lunes  de  decisiones

Qué difícil! ya lo íbamos advirtiendo, pero luego ha sido más difícil aún!

Primero pensamos que la propuesta de Marta era la que más nos gustaba en general a los que allí estábamos. Pero advertimos que, más de cerca, al cambiar de escala y replantearlo en el suelo (y no verlo de lejos en ordenador) se perdía el diseño y quedaban las piezas demasiado desconectadas unas de las de al lado (por pertenecer a modelos diferentes).

así que nos imprimimos unas cuantas de las propuestas para valorarlas en directo a escala real

tras mucho hablar y unas cuantas tiradas de moneda.... la elegida es la 5b!

hemos comenzado el replanteo ya

y viendo las piezas más de cerca hemos ido adaptando la tirada al directo de la obra y las piezas reales (algunas dañadas) y a las sensaciones al verlo de cerca

hoy nos hemos ido con este replanteo en el patio:



muchas gracias por las tiradas! está siendo un placer el diseño participativo

las próximas fotos ya serán de la colocación, que haremos con mortero de cal apagada y arena
hasta pronto!
